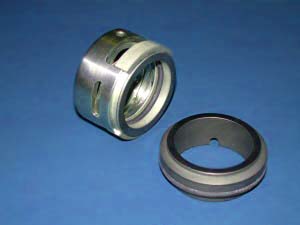

WM

Einsatzgrenzen:
D1:  14 - 100 mm
P1:  16(25) bar
T:    -80 - +220°C
Vg:   20 m/s

Gleitflächen:
W1:  CrNiMo + Cr2O3 beschichtet
U1:    WC
Q1:   SiSiC
B:      Kunstharzimprägnierte Kohle

Metallteile:   1.4571
                        1.4401

O-Ring: Alle Elastomere

Druckentlastungshülse mit statische Wellenabdichtung:
- Cr2O3 Beschichtung gegen Aufpreis
- keine Riffelung der Pumpenwelle oder
  Wellenschutzhülse
- gewährleistet optimale Gleiteigenschaften für   dynamischen O-Ring

Standardmäßige Druckentlastung:
- für kühlere Laufeigenschaften
- für längere Standzeiten

Sinusfeder außerhalb des Mediums:
- kein Verkleben oder Verstopfen der Feder
- gleichmäßiger Anpressdruck der Gleitfläche
- für längere Lebensdauer der Dichtung

Anwendungsbereiche:
- Aufgrund der geschützten Federanordnung sind die
  Gleitringdichtungen dieser Baureihe ideal für
  feststoffhaltige und hochviskose Medien ( Zucker-,
  Papierindustrie, Abwassertechnik )

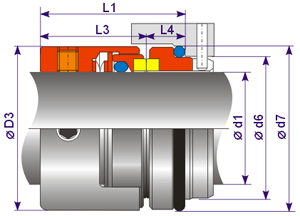

Einbaumaße: - nach DIN 24960 KU

WM

d1 d3 d6 d7 L3 L4
14 25 21 25 25,0 10,0
16 27 23 27 25,0 10,0
18 32 27 33 26,0 11,5
20 34 29 35 26,0 11,5
22 36 31 37 26,0 11,5
24 38 33 39 28,5 11,5
25 39 34 40 28,5 11,5
28 42 37 43 31,0 11,5
30 44 39 45 31,0 11,5
32 46 42 48 31,0 11,5
33 47 42 48 31,0 11,5
35 49 44 50 31,0 11,5
38 54 49 56 31,0 14,0
40 56 51 58 31,0 14,0
43 59 54 61 31,0 14,0
45 61 56 63 31,0 14,0
48 64 59 66 31,0 14,0
50 66 62 70 32,5 15,0
53 69 65 73 32,5 15,0
55 71 67 75 32,5 15,0
58 78 70 78 37,5 15,0
60 80 72 80 37,5 15,0
63 83 75 83 37,5 15,0
65 85 77 85 37,5 15,0
68 88 81 90 34,5 18,0
70 90 83 92 42,0 18,0
75 99 88 97 42,0 18,0
80 104 95 105 42,0 18,0
85 109 100 110 42,0 18,0
90 114 105 115 47,0 18,0
95 119 110 120 48,0 17,0
100 124 115 125 48,0 17,0
