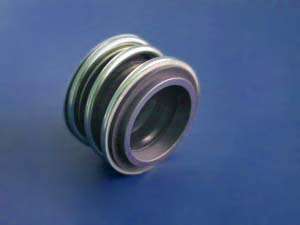

W F1

Einsatzgrenzen:
D1:  10 - 100 mm
P1:  12 (16) bar
T:    -20 - +140°C
Vg:   10 m/s

Gleitflächen:
W1:   CrNiMo + Cr2O3
G:      Cr - Stahl
U1:    WC
Q2:    SiSiC
V:       Al - Oxid
B:       Kohle K

Metallteile:   CrNiMo - Stahl

Nebendichtungen: Alle Elastomere

Komplette Montageeinheit mit kompakten Einbaumaßen:
- Einfache Einbau fur schnelle Reparaturen
- Hervorragend geeignet für den Umbau von
  Packungspumpen auf Gleitringdichtungen
- Befederung rotierend

Anwendungsbereiche:
- Wasserpumpen
- Heizungsumwälzpumpen
- Tauchpumpen
- Abwasserpumpen

Dichtungsmerkmale:
- Einfachwirkend
- Drehrichtungsunabhängig
- Belastet
- Drehmomentübertragung durch Elastomermanschette
- Kein Wellenverschleiß
- Einbaumaße nach DIN 24960

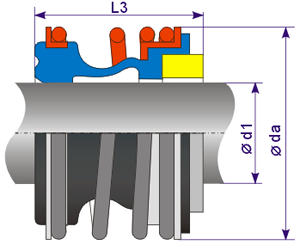

W F1

d1 L3 da
10

15,0

24,0
12

15,0

24,0
14

17,0

28,0
16

17,0

28,0
18

19,5

31,0
20

21,5

36,0
22

21,5

36,0
24

22,5

40,5
25

23,0

41,0
28

26,5

47,0
30

26,5

47,0
32

27,5

51,0
33

27,5

51,0
35

28,5

55,0
38

30,0

58,0
40

30,0

60,0
43

30,0

63,0
45

30,0

65,0
48

30,5

69,0
50

30,5

71,0
53

33,0

76,0
55

35,0

78,0
58

37,0

82,0
60

38,0

85,0
65

40,0

90,0
68

40,0

94,0
70

40,0

97,0
75

40,0

102,0
80

40,0

107,0
